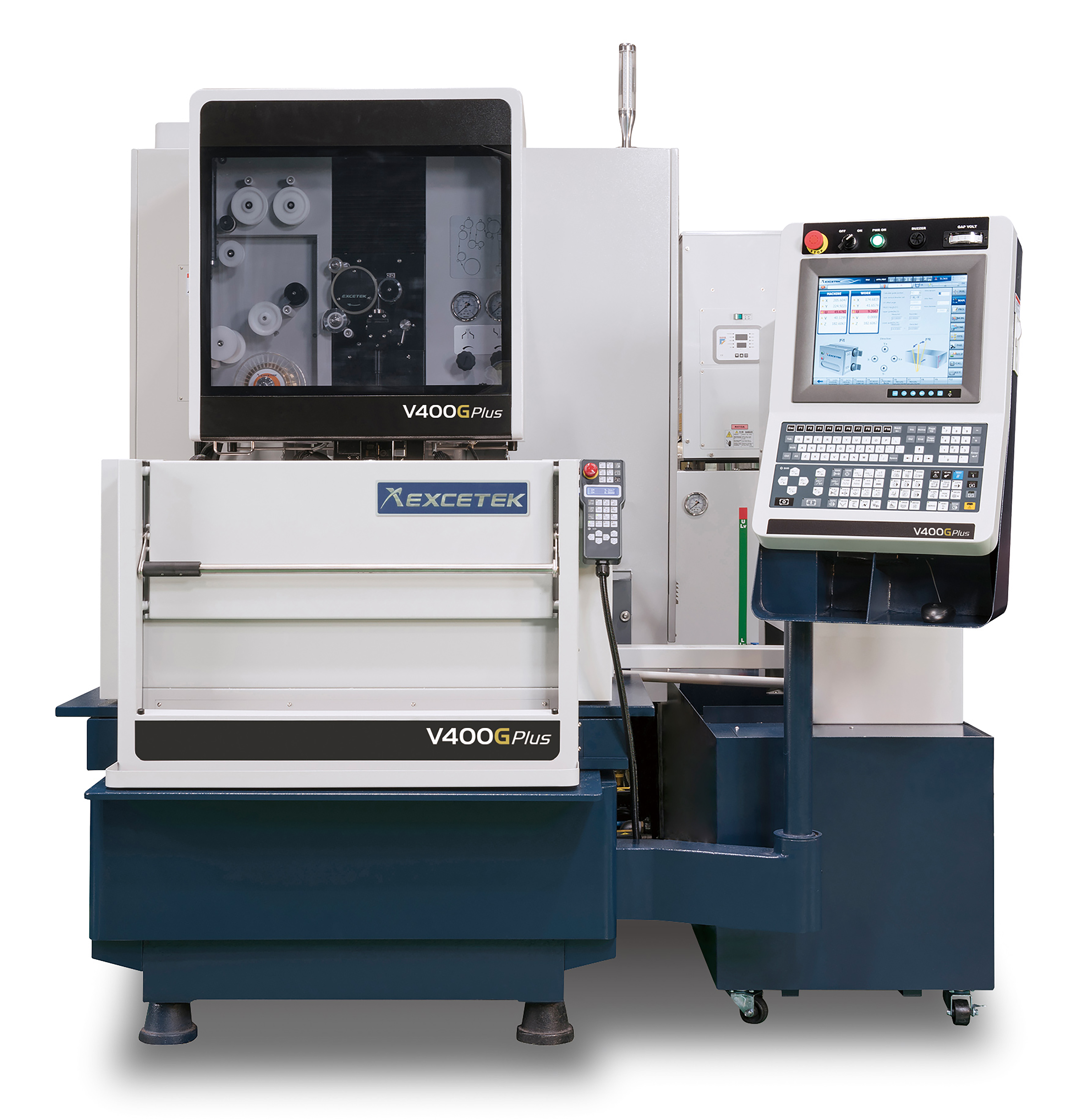

V400G

Precisione, semplicità e prestazioni. In uno spazio contenuto.



Elettroerosione a filo estremamente compatta e precisa, disponibile anche con microfinitura. Ideale per ottenere grandi risultati in un piccolo spazio.




Caratteristiche



Macchina EXCETEK V400G u.m.
Dimensioni massime del pezzo  750 x 550  mm
Altezza massima del pezzo (lavorazione in immersione) 215 mm
Peso massimo del pezzo 450 Kg
Corse assi X e Y  400 x 300 mm
Corse assi U e V 80 x 80 mm
Corsa asse Z 220 mm
Diametro filo ammissibile 0,1-0,3 mm
Sistema di lettura Righe ottiche (X e Y) Encoder (U,V,Z)
Motori AC sui 5 assi
Conicita’ massima 22 su 80 mm °
Peso impianto 2700 Kg
Dimensioni impianto 2.020 x 2200 x 2.180 mm
Impianto di filtraggio
Capacita’ 600 Lt
Sistema di controllo conducibilità Automatico
Capacità resine 10 Lt
Controllo temperatura Automatico
Sistema di refrigerazione dielettrico Frigorifero
Generatore
Circuiti di potenza Mosfet C.A.
Rugosità minima 0,3 ra (V350G m 0,15ra) micron
Velocità di taglio 250 (filo ottone dia 0,25) mm2/min
Infilamento automatico Standard
Alimentazione 400 trifase V
Controllo Numerico
Hardware PC industriale
Memoria SSD 512 Mb/ 1Gb
Schermo LCD a colori, 15” TOUCH SCREEN
Inserimento dati Tastiera, RS 232,USB, LAN
Sistema di posizionamento  Anello chiuso, servoassistito
Numero di assi controllati 5 (X,Y,U,V,Z) (EVENTUALE 6° ASSE OPZIONALE)
Minimo incremento programmabile 0,0001 mm








Accessori & Opzioni

Dati attualmente non diosponibili
