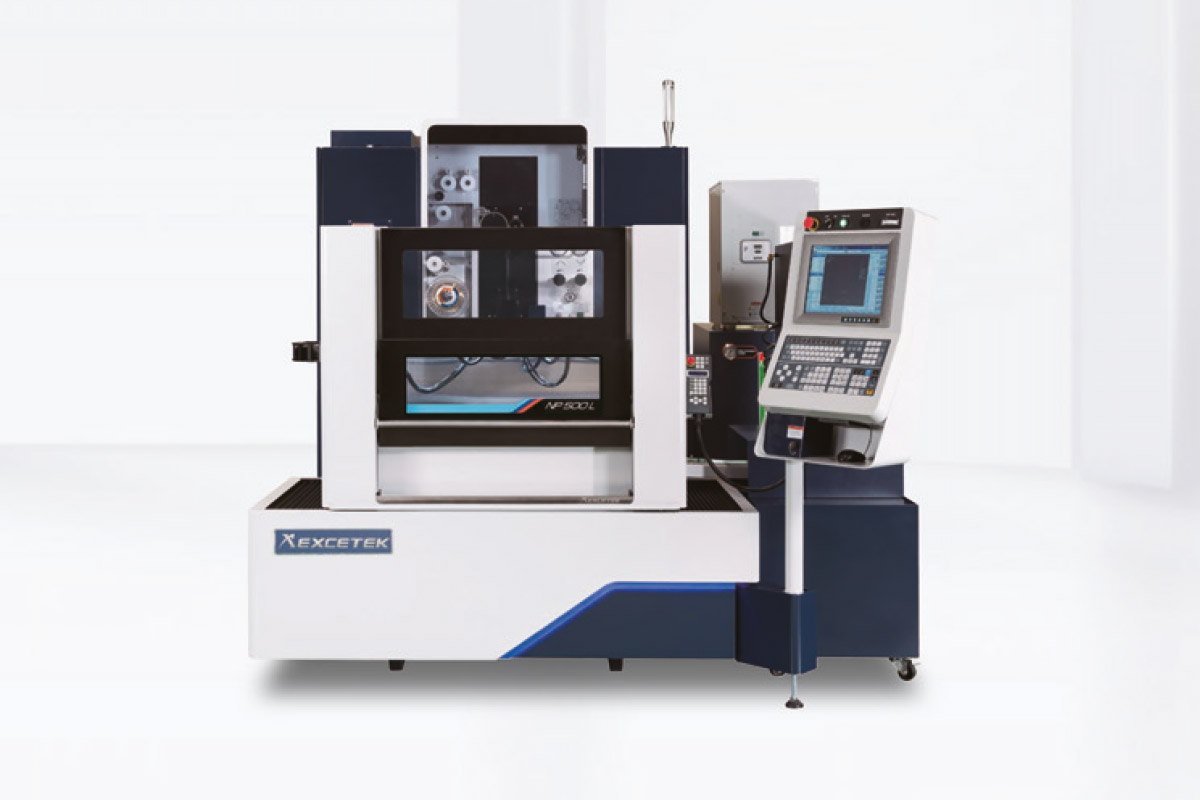

NP500L / NP500G
Macchine per elettroerosione a filo
La macchina fornisce la temperatura costante per migliorare la precisione durante la lavorazione in cui il calore generato dal motore lineare influirà sulla precisione. La circolazione dell'acqua riduce la temperatura generata dal motore elettrico lineare dal campo magnetico, con elevata spinta, alta efficienza e basso consumo energetico.
Caratteristiche
| Macchine | NP500L | NP500G |
|
Dimensioni massime del pezzo |
850 x 550 x 300 mm |
850 x 550 x 300 mm |
|
Peso massimo del pezzo |
600 kg |
600 kg |
|
Corse assi X e Y |
500 x 300 mm |
500 x 300 mm |
|
Corse assi U e V |
120 x 120 mm |
120 x 120 mm |
|
Corsa asse Z |
310 mm |
310 mm |
|
Diametro del filo ammesso |
0.15-0.3 mm |
0.15-0.3 mm |
|
Tipologia motori |
XY Axis Linear Motor, UVZ Axis AC Servo Motor |
XY Axis Ball Screw, UVZ Axis AC Servo Motor |
|
ConicitaÌ massima |
±26 Ì/100 mm (Wide diamond guide and nozzle) |
±26 Ì/100 mm (Wide diamond guide and nozzle) |
|
Dimensioni impianto |
2590 x 2575 x 2165 mm |
2590 x 2575 x 2165 mm |
|
Peso impianto |
3350 kg |
3350 kg |
|
Vasca di trattamento acqua |
||
|
CapacitaÌ |
750 L |
750 L |
|
QuantitaÌ filtri |
2/pcs |
2/pcs |
Accessori & Opzioni
Dati attualmente non diosponibili
