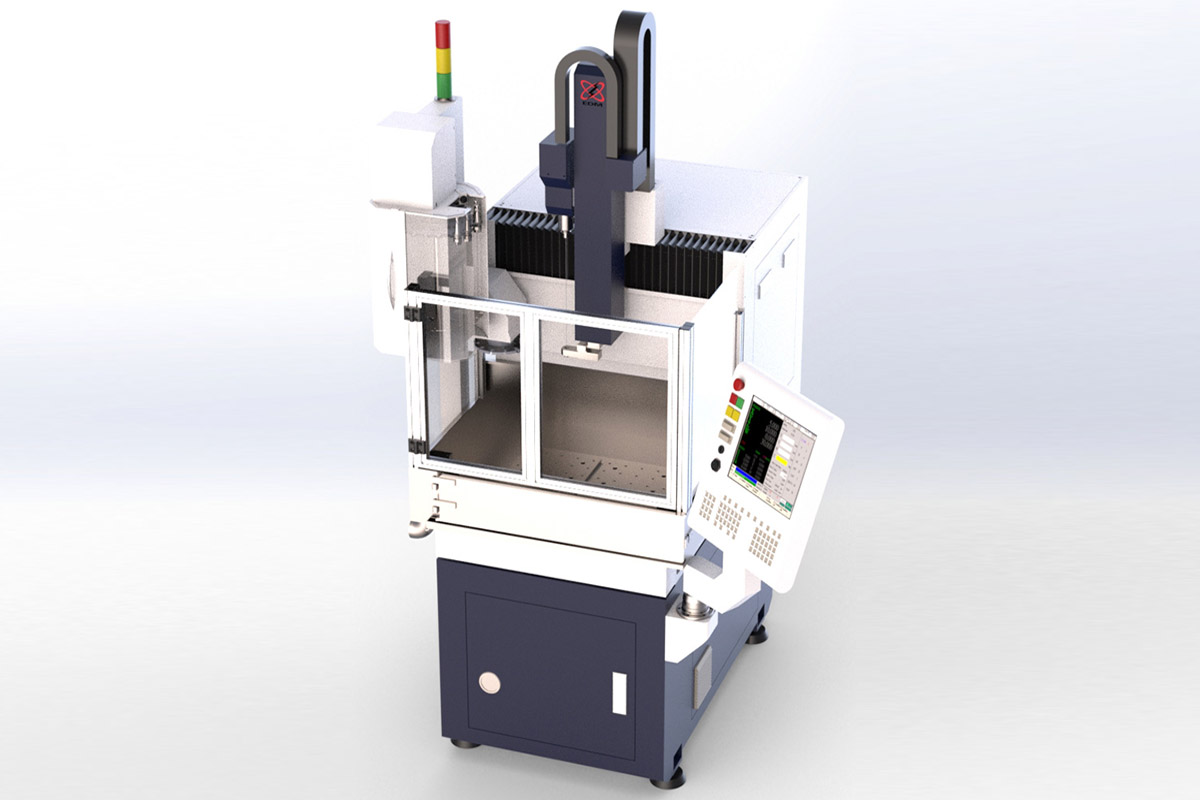

SY-CNC-3040ST
L’innovativo impianto per microforatura cnc, si presenta con una struttura molto compatta per ottenere il massimo della precisione in foratura e la sensibilita’ adatta all’ esecuzione di fori fino a 0.15 mm. la macchina e’ dotata di staffaggio flessibile per i pezzi.
Il cambio utensili automatico permette di rendere l’impianto autonomo per lavorazioni non presidiate.
La costruzione elettronica e meccanica, permettono una eccellente sensibilita’ del servosistema rendendo possibili forature per diametri fino a 0,15 mm
Il controllo numerico e’ basato su architettura pc-pentium, con sistema operativo windows ce. questa scelta permette numerose opzioni di interfacciamento con l’esterno, per l’immissione dei dati di lavoro.
L’alta pressione attraverso l’elettrodo e’ garantita da una elettropompa a pistoni ceramici mentre una pompa ausiliaria a bassa pressione, garantisce il lavaggio supplementare. sistema di filtraggio a doppio stadio.
L’asse z (elettrodo) e’ dotato di una guida intermedia con posizionamento automatico, per evitare la flessione degli elettrodi di diametro molto piccolo.
Caratteristiche
| Corsa utile asse x | 400 mm
|
| Corsa asse y | 300 mm |
| Corsa asse z | 400 mm |
| Corsa asse w automatica | 400 mm |
| Altezza massima del pezzo | 455 mm (MODELLI ST IN IMMERSIONE FINO 180 mm) |
| Dimensioni massime del pezzo | 700 X 450 mm |
| Distanza guida-tavola | 55 - 455 mm |
| Peso massimo del pezzo | 500 Kg |
| Diametro di foratura | 0.15 – 6.0 mm |
| Posiz. cambio elettrodi | 20 |
| Diametro di cambio elettrodi | 0,3 – 6,0 mm |
| Filtraggio | CARTUCCE |
| Tipo di dielettrico | ACQUA DEMINERALIZZATA /ST DIELETTRICO |
| Pompa ad alta pressione | ELETTROPOMPA A PISTONI |
| Capacita’ vasca dielettrico | 200 LT |
| Corrente massima di lavoro | 30 amp. |
| Motori e azionamenti | |
| Mandrino | Mandrino con trasmissione motore brushless con regolazione velocita’ da parametri fino a 1000 rpm |
| Guida intermedia per evitare la flessione elettrodo | Standard |
| Sistema di lettura | Encoder |
| Sistema di presa guida | Pneumatico con adattatore di precisione |
Accessori & Opzioni
Dati non disponibili
