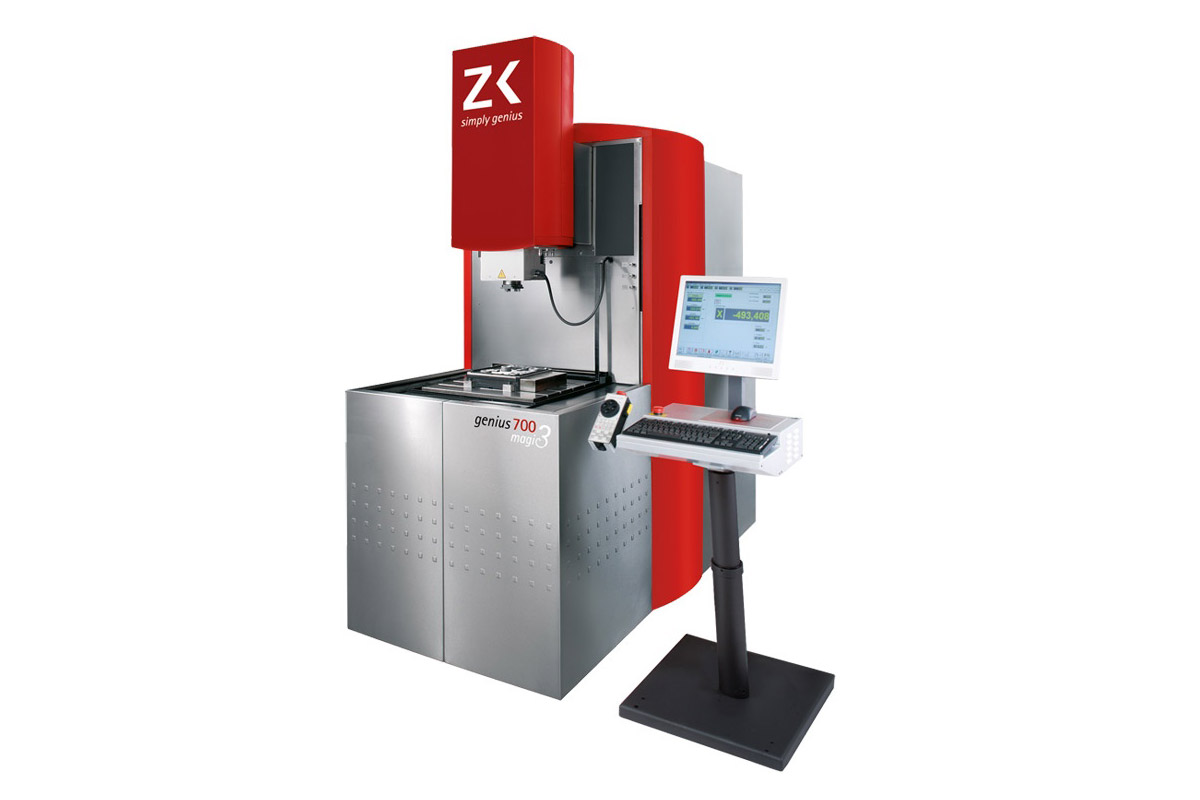

GENIUS700

Impianti per elettroerosione a tuffo ZK



Una dinamica di eccellenza con la possibilità di espansione verso il mondo dell’automazione, senza limiti.




Caratteristiche



MACCHINA genius 700
Corse Assi X/Y 400x350 mm
Corsa Asse Z 350 mm
Dimensioni tavola 575x500 mm
Luce sottotesta: 550/200 mm

Livello dielettrico sopra tavola 420 mm
Dimensioni esterne 1.213x2.326x2.530 mm
Peso impianto 3.200 kg
Peso massimo pezzo 700 kg
Peso massimo elettrodo 100 kg
Peso elettrodo testa rot. 50 kg con man. safety
Velocità rapidi assi X/Y 12 m/min
Velocità rapidi asse Z 18 m/min
Risoluzione X/Y/Z 0,001 mm
Risoluzione C 0,001°
Consumo dielettrico 330 litri
Generatore Genius magic3 (integrato)
Massima corrente lavoro 80 A (+80 A con Booster)
Assorbimento 200 m3/h (55 L/sec)
Capacità refrigerazione 2,5 kW
Floor load ca. 2,1 N/mm2
Numero piedini settaggio 3
Peso per piedino 2 t
Diametro piastra di base ø 110 mm
Flusso (aria) 10 L/min
Pressione aria richiesta min. 6 bar
Cave a T 4 cave/10 mm/3x100 mm
Filtri a cartucce 2x2 pezzi
Strumento di lavaggio 1 Porte pressione
1 Connessione di aspirazione
1 Ottima presa pressione

Accessori & Opzioni

Dati non disponibili
