GENIUS850

 Impianti per elettroerosione a tuffo ZK



Versatile e performante






Caratteristiche

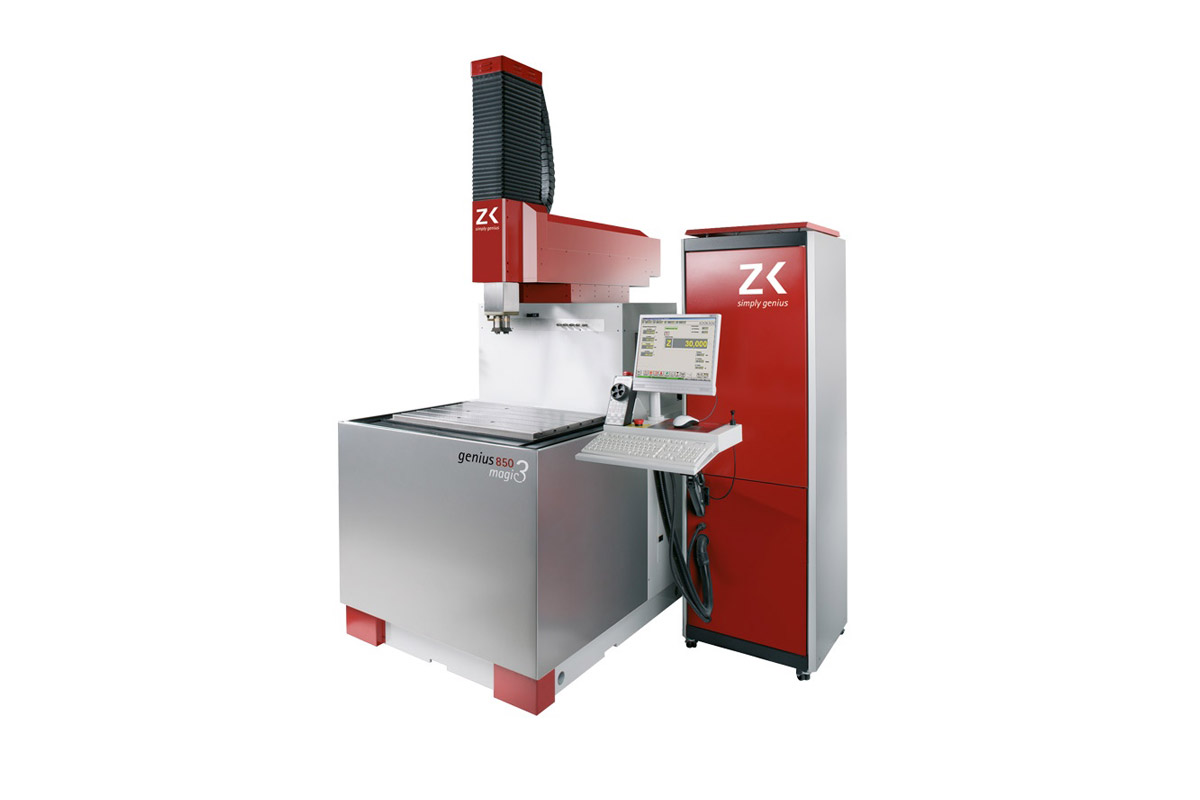

MACCHINA genius 850
Corse Assi X/Y 570x400 mm
Corsa Asse Z 410 mm
Dimensioni tavola 840x600 mm
Luce sottotesta: 595/180 mm
(opzione 660/245 mm)
Livello dielettrico sopra tavola 360 mm
Dimensioni esterne 1.110x1.840x2.780 mm
Peso impianto 2.750 kg
Peso massimo pezzo 1.000 kg
Peso massimo elettrodo 100 kg
Peso elettrodo testa rot. 50 kg con man. safety
Velocità rapidi assi X/Y 2 m/min
Velocità rapidi asse Z 4 m/min
Risoluzione X/Y/Z 0,001 mm
Risoluzione C 0,001°
Consumo dielettrico 400 litri
Generatore Genius magic3
Massima corrente lavoro 80 A (+80 A con Booster)
Assorbimento 200 m3 / h (55 l / sec)
Capacità refrigerazione 2,5 kW
Floor load ca. 4,5 N / mm2
Numero piedini settaggio 3
Peso per piedino 1,2 t
Diametro piastra di base ø 60 mm
Flusso (aria) 10 L/min
Pressione aria richiesta min. 6 bar
Cave a T 6 cave/10 mm/5x100 mm
Filtri a cartucce 4 pezzi
Strumento di lavaggio 3 Porte pressione
1 Connessione di aspirazione
1 Ottima presa pressione

Accessori & Opzioni

Dati non disponibili
