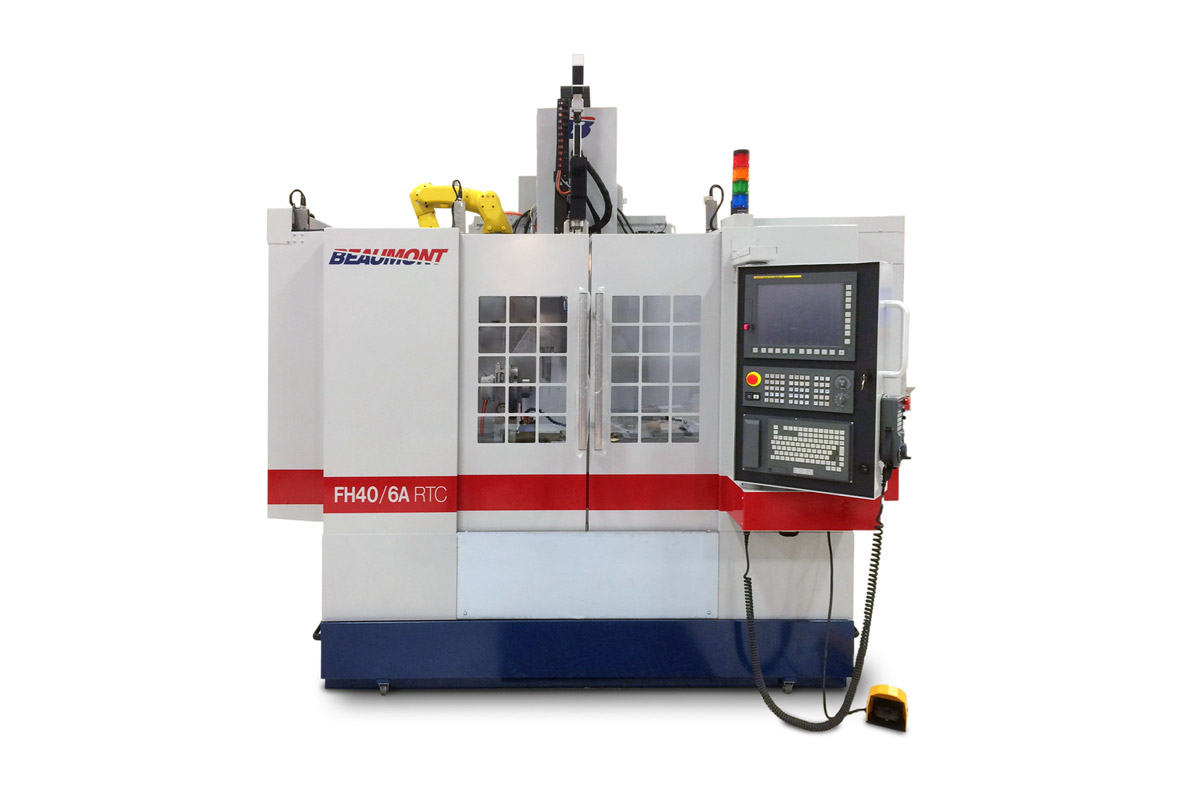

BEAUMONT FH40
NOTE: IMPIANTO PER MICROFORATURA A 6 ASSI DEDICATO ALLA FORATURA DI PALE ED UGELLI PER TURBINE
Caratteristiche
| Macchina | FH 40 | u.m. |
| Peso massimo del pezzo Su tavola in granito | 1000 | |
| Peso massimo del pezzo con tavola 230 mm DL9 Senza pressione utensile di fresatura | 113 (orizz) 68 (vert) fino a 150 mm, 56 a 200 mm, 45 a 250mm, 35 a 300 mm | Kg |
| Corse assi X e Y | 1000 x 500 | mm |
| Corsa asse Z automatica ( colonna) | 650 | mm |
| Corsa asse W (elettrodo) | 650 | mm |
| Luce massima tra tavola (Granito) e base guida | 685mm- 762mm a seconda del punto di Pivot testa | |
| Diametro di foratura | da 0.3 a 6.0 lunghezza fino a 600 | mm |
| Posizioni cambio elettrodi/guide | 30 configurabili con FANUC ROBOMATE | n. |
| Diametro di cambio elettrodi | da 0,3 a 6,0 lunghezza fino a 600 | mm |
| Cambio guide | 6 posizioni massimo | n. |
| Assi Comandabili | 16 | |
| Sistema di lettura posizione | Encoder Assoluti (X,Y,Z,W) | |
| Encoder Heidenhain (B,C) | ||
| Motori | AC Brushless su tutti gli assi | |
| Angolo testa tiltante (asse B) | "+-100 | ° |
| Precisione assi B e C | 3 arc/” | |
| Precisione assi X,Y,Z | 5 | micron |
| Velocita’ di posizionamento | 10 | Mt/min |
| Velocita’ mandrino | 1500 | rpm |
| Corrente massima di lavoro | 65 | A |
| Peso impianto | 6500 | Kg |
| Alimentazione | 400 V/3 fasi 50 Hz. | |
| Dimensioni impianto | Vedere layout | mm |
| Impianto di filtraggio | ||
| Capacita’ | 600 | Lt |
| Pompa ad alta pressione | Elettropompa a pistoni press. Max 150 bar | |
| Tipo dielettrico | Acqua demineralizzata | |
| Filtraggio | Cartucce a 2 stadi | |
| Demineralizzazione | Automatica, bombola 30 lt | |
| Refrigerazione | Frigorifero | |
| Controllo Numerico | ||
| Hardware | FANUC 31i | |
| Memoria | Secondo configurazione | |
| Schermo | LCD a colori, 15” Touch screen | |
| Inserimento dati | Tastiera,USB, LAN | |
| Numero di assi controllati | 16 | |
| Minimo incremento programmabile | 0,001 | mm |
Accessori & Opzioni
Dati non disponibili
