Impianti Speciali
Impianti speciali per applicazioni speciali.

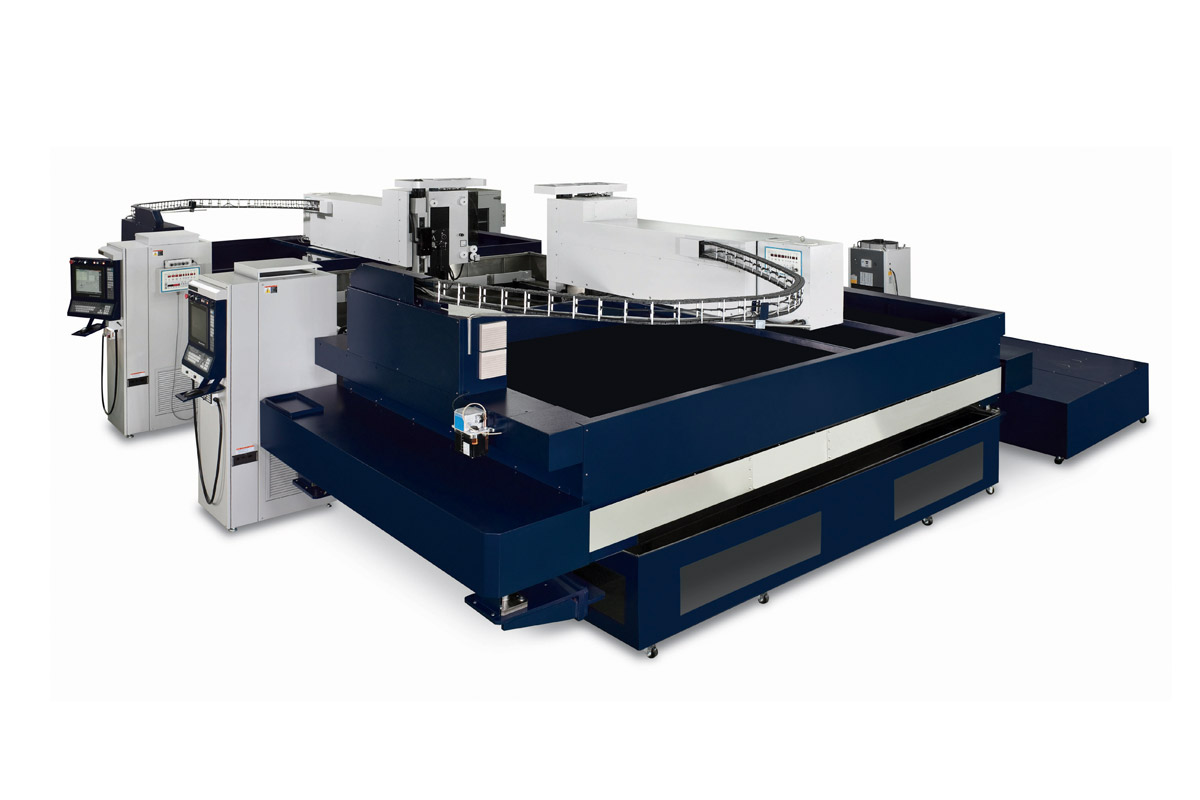

Elettroerosione a filo di enormi dimensioni, incredibilmente autonoma, in grado di realizzare una media di oltre 6.500 ore all’anno di lavorazione.
Un progetto ambizioso, installato in Italia, che ha permesso di realizzare uno dei più grandi impianti a filo mai costruiti: due teste di lavoro contrapposte che permettono di coprire una corsa in Y di 2.800 mm.
Caratteristiche
| Macchina | |
| Dimensioni massime del pezzo | 1000 x 700 mm |
| Altezza massima del pezzo | 345 mm |
| Peso massimo del pezzo | 800 kg |
| Corse assi X e Y | 650 x 400 mm |
| Corse assi U e V | 160x169 mm |
| Corsa asse X | 350 mm |
| Diametro filo ammissibile | 0,15-0,3 mm |
| Sistema di lettura | Righe ottiche (X e Y) Encoder (U,V,Z) |
| Motori | AC sui 5 assi |
| Conicita’ massima | 30° |
| Peso impianto | 4000 kg |
| Dimensioni impianto | 2.520 x 2.720 x 2.290 mm |
| Impianto di filtraggio | |
| Capacita’ | 850 lt |
| Sistema di controllo conducibilità | Automatico |
| Capacità resine | 10 lt |
| Controllo temperatura | Automatico |
| Sistema di refrigerazione dielettrico | Frigorifero |
| Generatore | |
| Circuiti di potenza | Mosfet C.A. |
| Rugosità minima | 0,3 ra micron |
| Velocità di taglio | 250 (filo ottone dia 0,25) mm2/min |
| Infilamento automatico | Standard |
| Alimentazione | 400 trifase v |
| Controllo numerico | |
| Hardware | PC industriale |
| Memoria | SSD 512 Mb/ 1Gb |
| Schermo | LCD a colori, 15” TOUCH SCREEN |
| Inserimento dati | Tastiera, RS 232,USB, LAN |
| Sistema di posizionamento | Anello chiuso, servoassistito |
| Numero di assi controllati | 5 (X,Y,U,V,Z) (EVENTUALE 6° ASSE OPZIONALE) |
| Minimo incremento programmabile | 0,0001 mm |
Accessori & Opzioni
Dati attualmente non diosponibili
