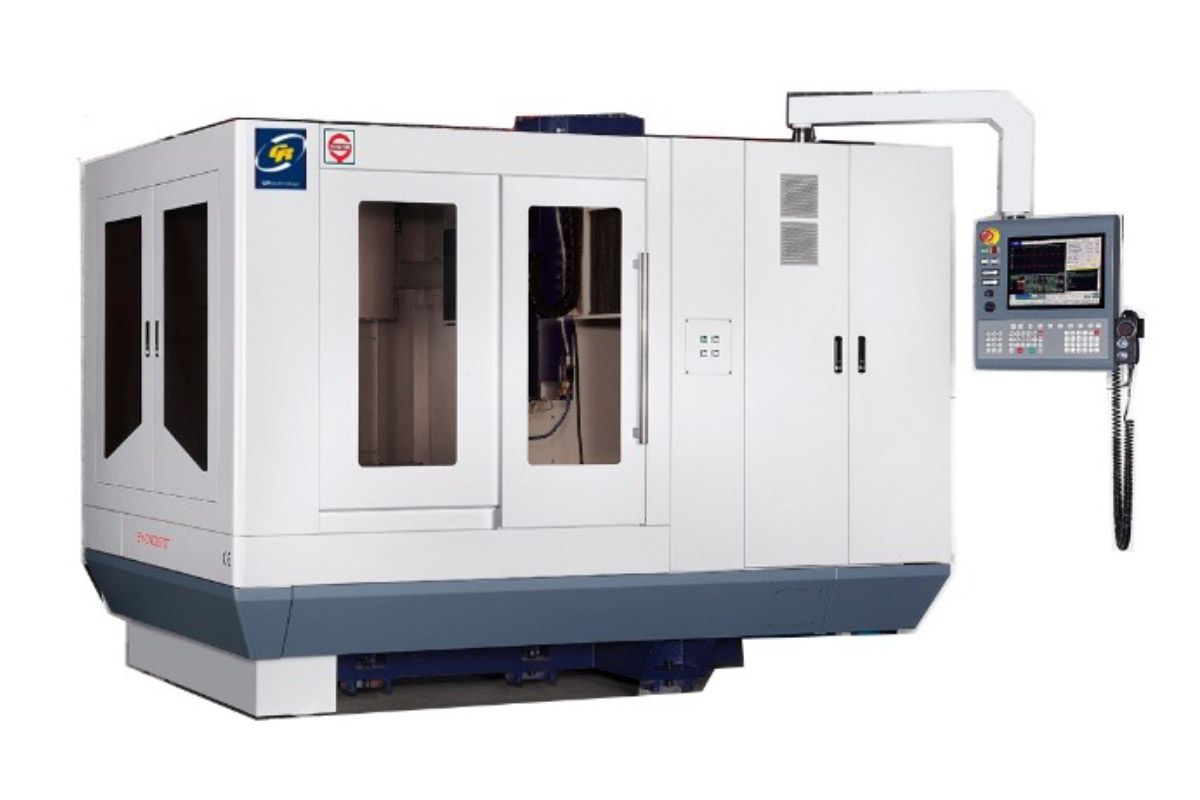

SY-CNC9070TG
L’innovativo impianto per microforatura cnc, si presenta con una struttura a banco fisso a portale, e sistema di staffaggio flessibile per i pezzi.
Le corse di lavoro, molto ampie, danno la possibilita’ di eseguire forature su particolari di una certa dimensione o lavorare su piu’ pezzi, in automatico, grazie all’ autonomia del cambio elettrodi.
La costruzione elettronica e meccanica, permettono una eccellente sensibilita’ del servosistema rendendo possibili forature per diametri fino a 0,2 mm.
Il controllo numerico e’ basato su architettura pc-pentium, con sistema operativo windows ce®. questa scelta permette numerose opzioni di interfacciamento con l’esterno, per l’immissione dei dati di lavoro.
L’alta pressione attraverso l’elettrodo e’ garantita da una elettropompa a pistoni ceramici mentre una pompa ausiliaria a bassa pressione, garantisce il lavaggio supplementare. sistema di filtraggio a doppio stadio.
Caratteristiche
| Configurazione macchina | Macchina a 5 assi, a e b sulla tavola |
| Corsa utile asse x | 700 mm |
| Corsa asse y | 900 mm |
| Corsa asse z (elettrodo) | 600 mm |
| Corsa asse w automatica | 550 mm |
| Altezza massima del pezzo | 860 mm |
| Dimensioni massime del pezzo | 700 x 900 mm |
| Peso massimo del pezzo | 2500 kg (75 sull’indexer da 0 a 45 gradi, 50 da 45 a 90 gradi) |
| Massimo volteggio sull’indexer | Diametro 400 sul piano indexer |
| Diametro di foratura | 0,2 – 6,0 mm |
| Posiz. cambio elettrodi | 30 |
| Diametro di cambio elettrodi | 0,3 – 6,0 mm |
| Mandrino | Comandato da motore brushless, velocita’ massima di rotazione 1000 giri/’ |
| Presa elettrodi | Pneumatica, mandrini tipo bt20 inox |
| Posizioni cambio guide | 12 |
| Presa guide | Pneumatica con adattatore di precisione. possibilita’ di utilizzare guide prolungate |
| Filtraggio | A cartucce, doppio stadio con capacita’ di filtraggio 3 um |
| Tipo di dielettrico | Acqua demineralizzata. circuito di demineralizzazione automatica a resine integrato nell’impianto |
| Pompa ad alta pressione | Elettropompa a pistoni con range da 20 a 120 bar |
| Capacita’ vasca dielettrico | 200 lt |
| Raffreddamento liquido | Frigorifero |
| Sistema di lettura posizione | Righe ottiche (xy) encoder (ab) |
| Velocita’ di spostamento in rapido | 10 mt/min max su x e y |
| Motori ed azionamenti | Brushless panasonic |
| Tipo di lavorazione | In aspersione, con getti orientabili per il lavaggio ausiliario |
Accessori & Opzioni
Dati non disponibili
